Conas an bioráin pogo tástála a roghnú i gceart
Tá a fhios ag duine ar bith a rinne tomhas agus tástáil riamh go mbraitheann sonraí cruinne ar chumais dearaidh agus tomhais na hionstraime tástála. Ach is beag duine a bhfuil a fhios aige go bhfuil cáilíocht dearaidh, próiseas monaraíochta, comhoiriúnacht, agus sonraíochtaí feidhmíochta línte tástála agus nascóirí chomh tábhachtach le hionstraimí tástála. Ar aghaidh, beimid ag díriú ar na cúig chritéar shonracha chun sreanga tástála agus bioráin pogo earraigh a roghnú i gceart.
Ar dtús, sábháilteacht:
Cosúil leis na riachtanais maidir le soláthar cumhachta, caithfidh na luaidhe tástála ionstraime agus na bioráin pogo dianriachtanais sábháilteachta a chomhlíonadh mar gheall ar theagmháil dhíreach le voltais mhóra, go háirithe i gcomhréir le riachtanais voltais agus chatagóir idirnáisiúnta IEC1010, eadhon CATI, CAT II, CAT III, nó CATIV . I measc na gceanglas eile atá ag IEC1010 tá tástáil neamhbhuan, voltas seasmhachta tréleictreach, nó tástáil chun a fhíorú go bhfuil insliú leordhóthanach ag an táirge agus go gcomhlíonann sé na riachtanais maidir le himréiteach reatha, leictreach, thimble earraigh miotail nochtaithe, agus friotaíocht tionchair. Tá snáthaidí tástála ar ardchaighdeán, mar aon le trealamh cosanta pearsanta tábhachtach mar lámhainní agus cosaint súl, mar chuid de na bearta cosanta pearsanta atá sainithe i gcaighdeán NFPA70E.
Sa dara háit, stóinseacht agus marthanacht:
Ní bheidh díghrádú feidhmíochta ag baint le luaidhe agus nascóirí tástála ardcháilíochta mar gheall ar fhrithchuimilt laethúil ar nós tarraingt, brú, agus poncaíocht. Ba chóir go mbeadh truaillí frith-strus dea-dheartha ar dhá cheann na líne tástála. Ba chóir go mbeadh an thimble earrach tástála ina mhiotal cruaite a fhéadann naisc arís agus arís eile a sheasamh agus a fhéadfaidh sonraí cruinne a tharchur gach uair.
I gcomparáid le hábhair shaor, is féidir leis an sreang copair beirilliam stánaithe il-shnáithe a mhonaraítear go speisialta solúbthacht, marthanacht fadtéarmach, seoltacht den scoth agus beachtas a sholáthar. I measc na bhfachtóirí eile tá cáilíocht táthú inmheánach an bhioráin pogo agus an cónascaire agus raon teochta an ábhair.
Sa tríú háit, feidhmíocht dearaidh agus táscairí:
Tá sé an-tábhachtach go mbeadh dearadh an thimble earraigh tástála agus an ghearrthóg tástála compordach nó nach bhfuil. Cuidíonn dromchla greim compordach, éasca le greim, leis an tsnáthaid a choinneáil go daingean i do lámh, agus cinntíonn clampán láidir earraigh nasc daingean. Ba chóir go mbeadh an nasc simplí, agus ba cheart go mbeadh páirteanna meaitseála in ann sleamhnú le chéile gan stró gan strus. Ba chóir go mbeadh na teagmhálacha ar chónaisc ardcháilíochta ina nascóirí práis meaisínithe nicilphlátáilte nó órphlátáilte, ní práis teilgthe amháin. Soláthraíonn úsáid teagmhálacha órphlátáilte cruinneas agus friotaíocht ocsaídiúcháin, agus ar an gcaoi sin nasc buan, sábháilte agus iontaofa a sholáthar.
Ba cheart go mbeadh innéacs dearaidh na líne tástála agus thimble an earraigh comhsheasmhach leis an ionstraim tástála meaitseála. Má tá an t-innéacs níos lú ná an ionstraim tástála, laghdófar go mór fíorluach na hionstraime. Mar shampla, is é bandaleithead an oscilloscóp 100M, agus níl bandaleithead an tsnáthaid oscilloscóp meaitseála ach 50M, ansin déantar 50M den oscilloscóp.
Ceathrú, iarratais ardfheidhmíochta:

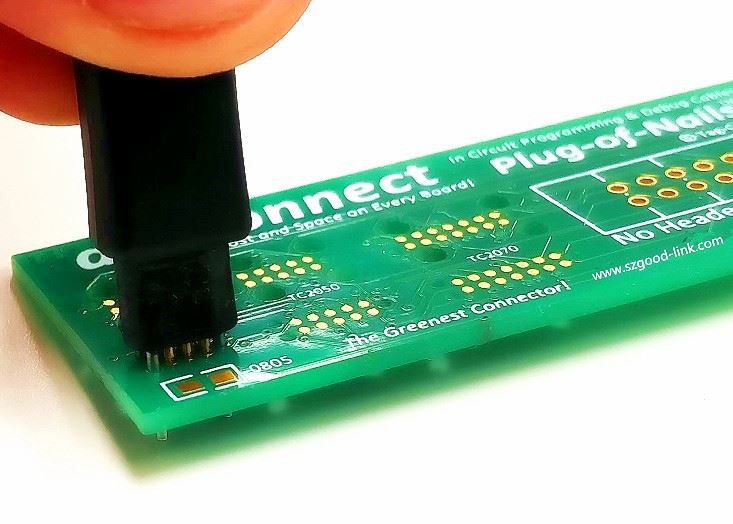

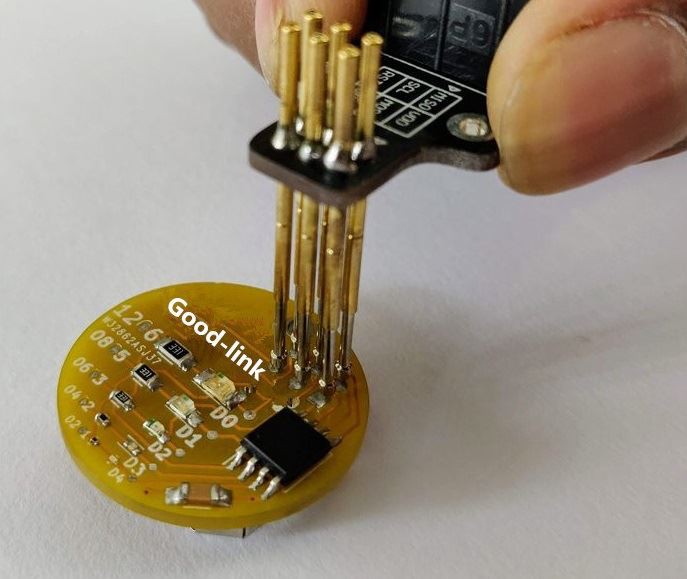

Ó bhiorán pogo luchtaithe san earrach agus snáthaid mín éadrom le haghaidh tástála ciorcad leictreonach go bioráin pogo géar cruach dhosmálta agus snáthaid láidir atá oiriúnach le haghaidh úsáide tionsclaíche, cuirtear dearadh na snáthaide san áireamh anois riachtanais na bhfeidhmchlár éagsúil. Mar shampla, is iad snáthaidí aon phointe an fhoirm is coitianta de shnáthaidí. Soláthraíonn an chuid is mó de mhéadair líne tástála aon phointe, atá úsáideach go leor do raon leathan feidhmchlár tástála. Is uirlis níos fearr thimble géar earraigh chun pointí teagmhála an-bheag a thomhas ar chláir chiorcaid ard-dlúis. Cé go ndéantar damáiste dóibh go héasca, is féidir bioráin pogo a ghéarú de ghnáth toisc nach bhfuil plating orthu.
Tá an tsnáthaid le thimble earraigh inrianaithe ceangailte le sreang cruach dhosmálta le trastomhas an-tanaí. Seachas deireadh na snáthaide, tá an sreang iomlán clúdaithe le ciseal inslithe chun teagmháil thimpiste a chosc ó chiorcad gearr a dhéanamh agus dochar a dhéanamh don sliseanna. Tá feadóg earraigh greamairí crúcaí oiriúnach chun an nasc a choinneáil i bhfeidhm, atá oiriúnach le haghaidh oibriú láimhe. Úsáid gearrthóga tástála de mhéideanna éagsúla chun sceallóga IC a thástáil go héasca. Is uirlisí den scoth iad gearrthóga tástála IC chun ilphionnaí a iniúchadh ar sliseanna IC. Tá siad an-oiriúnach chun ceann de go leor sreanga sliseanna a fháil. Is féidir snáthaidí SMD a úsáid le haghaidh tástála pointe seasta ar fheistis dromchla (SMD). Éilíonn an cineál tástála seo go n-úsáidtear sreangán earraigh an-tanaí agus géar chun pointí tadhaill ar chláir chiorcaid an-bheag, mar shampla mion-teanntáin tástála MINI GRIP-XB / 100. Tá an clamp micrea SMD deartha chun na bioráin tuinairde mín a chlampáil ar an sliseanna SMD. Déanann an cábla oiriúnaitheora BNC (corda paiste gearr le sreanga beaga) é a dhéanamh níos éasca an cónascaire RF a shuiteáil ón gclár ciorcad le haghaidh tástála comhartha ...
Cúigiú, cónascaire nasc líne tástála:
De réir na gcaighdeán, na sábháilteachta, agus na riachtanas iarbhír, tá feidhmchláir éagsúla agus plocóidí agus soicéid chaighdeánacha ag an gceanglóir líne tástála. Mar shampla, tá cónascaire BNC ag an oscilloscope, tá cónascaire banana 4mm ag an iliméadair, agus tá cónascaire de chineál N ag an anailísí speictrim, srl. Tá nascóirí difriúla ag feidhmchláir éagsúla. D’fhonn a chéile a mheaitseáil, tá oiriúnaitheoirí éagsúla (cúpláil) le feiceáil ar an margadh. Cuibheoir), oiriúnaitheoirí (oiriúnaitheoirí), cáblaí oiriúnaitheora, cáblaí ceangail, cáblaí brainse, srl.
Mar achoimre, is iad na cúig chritéar shonracha maidir le roghnú ceart línte tástála agus bioráin pogo a ndearna muid cur síos orthu inniu. De réir na gcúig phointe seo, tá tuiscint níos doimhne ag gach duine ar phionnaí pogo.
