Próiseas deartha agus déantúsaíochta POGO PIN
Conas PIN POGO oiriúnach a roghnú
1. Ní mór do PIN POGO maith na trí phointe seo a leanas a chomhlíonadh:
① Cáilíocht iontaofa
② Feidhmíocht cobhsaí
③ Freastal ar na ceanglais.
Tá seachadadh tráthúil orduithe an-tábhachtach freisin. Is fearr dul chuig monaróir cónascaire POGO PIN chun imscrúdú a dhéanamh. Bíonn tionchar díreach ag scála an mhonarcha, réitigh rathúla, trealamh próiseála, cumas táirgthe, agus cumas T&F ar cháilíocht an táirge, ar chumas seachadta agus ar thacaíocht theicniúil. Tá buntáistí ag Zhongzhengtian sa scéim dhearaidh, costas táirgthe mais, agus cumas seachadta earraí sa tionscal. Fáilte roimh chairde teacht chuig an mhonarcha le haghaidh cumarsáide.
Leanann POGO PIN trí, trí, agus ceithre phrionsabal
Eascraíonn 1.40 faoin gcéad de na fadhbanna ó dhearadh
Tá dearadh an deireadh tosaigh míréasúnta, agus tá an taobh chúl gan úsáid (mar shampla, tá an nozzle thimble níos airde ná an eitleán plaisteach, tá spásáil snáthaid PIN neamhrialta, etc.).
Eascraíonn 2.30 faoin gcéad de na fadhbanna ó chumarsáid
Go luath, ní raibh cumarsáid na gceanglas teicniúil éagsúla soiléir, agus ní raibh úsáid iarbhír an táirge soiléir, rud a bhí ar cheann de na príomhchúiseanna le fadhbanna go minic (mar shampla úsáidtear RF thimble mar thimble an mhuirir bosca, ní hionann an airde oibre iarbhír leis an líníocht, níl an t-achar lárionad deimhnithe, etc.). Tuiscint a fháil ar riachtanais fheidhmiúla an chustaiméara agus raon feidhme an iarratais, agus is féidir sonraíochtaí agus paraiméadair Pogo bioráin a mholadh ar bhealach níos réasúnta;
Eascraíonn 3.30 faoin gcéad de na fadhbanna ón bpróiseas
Tá nósanna imeachta iolracha ag cóimeáil an táirge, agus déantar damáiste do-aisiompaithe ar PIN POGO mar gheall ar oibriú míchuí sa phróiseas déantúsaíochta (mar shampla déantar damáiste don nozzle, rudaí eachtracha sa phíobán, caitheamh SMT, etc.).

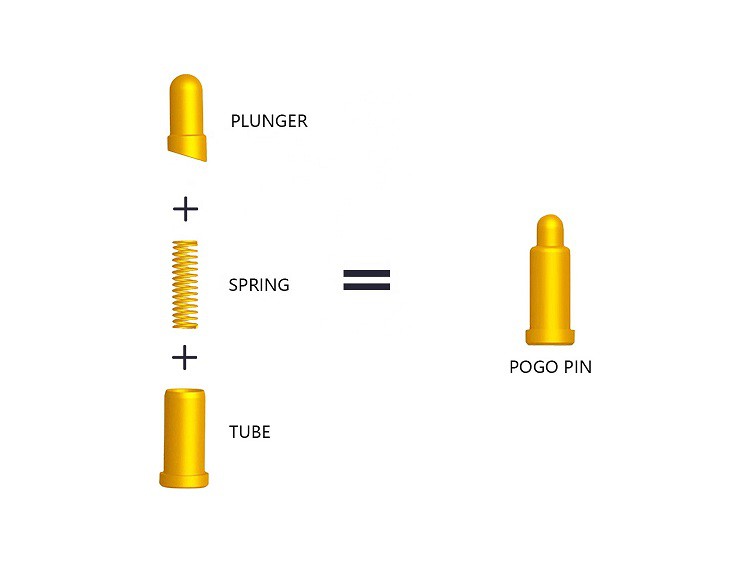

Réamhrá bunúsach POGO PIN

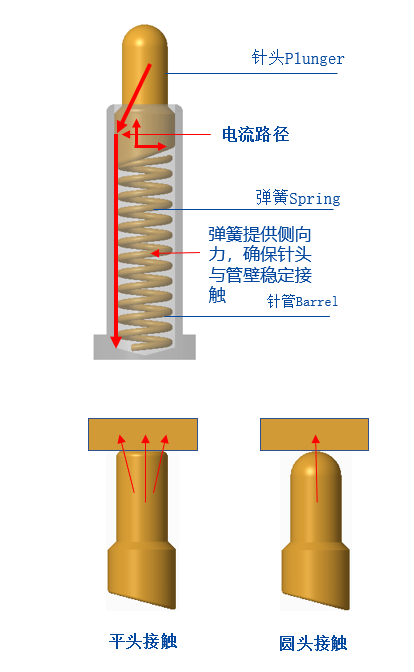

Cén fáth go bhfuil struchtúr beveled ag POGO PIN: De ghnáth is struchtúr beveled é bun an Plunger of the Pogo Pin. Is é feidhm an struchtúir beveled ná a chinntiú go gcoimeádann Pogo Pin an tsnáthaid (Plunger) i dteagmháil le balla istigh an tsnáthaid (Tube) nuair a bhíonn sé ag obair ionas go dtéann an sruth tríd go príomha. Snáthaid óir-phlátáilte (Plunger) agus snáthaid (Tube) chun cobhsaíocht agus impedance íseal Pogo Pin a chinntiú.

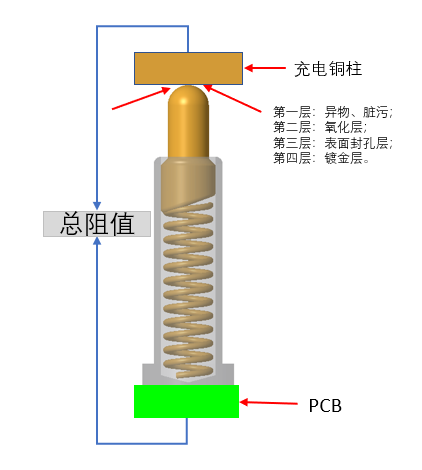

Cén fáth a n-úsáideann POGO PIN struchtúr ceann cruinn? Toisc go bhfuil Pogo Pin de ghnáth sách beag, níl an elasticity atá ag teastáil chomh láidir. Má úsáidtear é ar bhanc cumhachta nó soilsiú, is é an elasticity ceithre nó cúig chéad gram nó fiú cileagram amháin nó dhá. Ar ndóigh, tá sé níos fearr a dhéanamh cothrom. , Tá limistéar teagmhála mór ag an gceann árasán, agus tá a fhórsa go leor chun an ciseal ocsaíd a bhriseadh ar an dromchla teagmhála chun teagmháil iomlán a dhéanamh. Úsáidtear an chuid is mó de na cinn bhabhta ar chluasáin TWS Bluetooth agus uaireadóirí bráisléid cliste. Ní mó ná 150 gram an fórsa leaisteacha uasta (tá fórsa leaisteacha thimble an bhosca luchtaithe idir 20-35gf), agus scaipfear fórsa leaisteacha an teagmhála idir an dromchla agus an dromchla, agus an copar ní bhrisfear colún ag deireadh an chluasáin. Níl an ciseal ocsaíd go leor, rud a fhágann nach bhfuil dóthain teagmhála agus droch-theagmháil ann. Ag an am seo, má úsáidtear struchtúr ceann cruinn chun teagmháil phointe go dromchla a dhéanamh, bailíonn an fórsa leaisteacha ar phointe amháin, agus beidh an teagmháil go nádúrtha i bhfad níos leordhóthanach.
Paraiméadar feidhmíochta/paraiméadar feidhmíochta
paraiméadair feidhmíochta eochair
A. Voltas oibre: Níos lú ná 12 Volta DC
B. Reatha rátaithe: 1.0 Aimpéar /Pin
C. Teocht oibre: -40 céim go 85 céim .
D. Teocht stórála: 25 céim móide /-3 céim .
E. Taise timpeallachta oibre: 10 faoin gcéad RH go 90 faoin gcéad RH
F. Marthanacht (saol): 10,000 timthriallta.
G. Impedance Teagmháil: 200 mOhm Max. @stróc oibre
(Le linn stróc oibre: 200mOhm/Max)

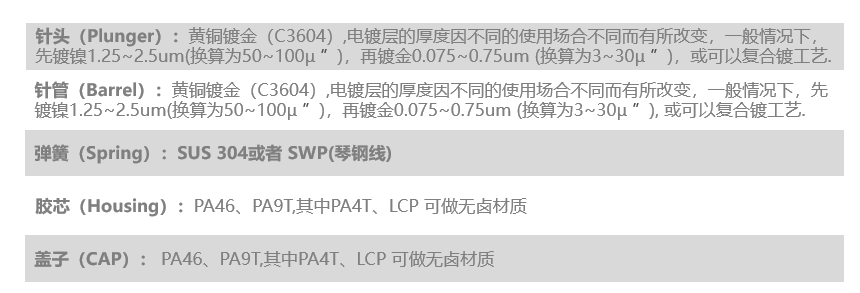

Próiseas déantúsaíochta/制造工艺
Modh cóimeála táirge

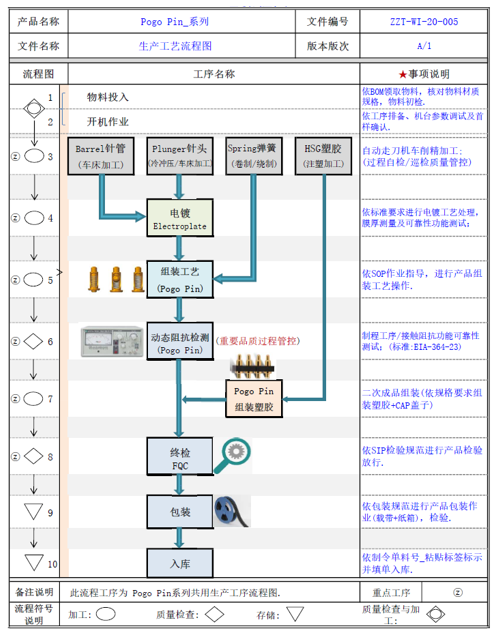

Sreabhadh próisis leictreaphlátála
Cad iad na paraiméadair is gá a dhearbhú i ndearadh tosaigh
① Deimhnigh an fad ón mbord PCB go dtí dromchla teagmhála an cholúin copair ar an deireadh earphone (is é sin, airde oibre PIN POGO).
② Deimhnigh an t-achar ón mbord PCB go dtí dromchla plaisteach an bhosca muirir (is é sin, airde uasta an fheadáin snáthaid POGO PIN, ní gá go mbeadh an feadán snáthaide níos mó ná an airde seo).
③ Deimhnigh an fad idir lár an tsnáthaid PIN agus lár an chiorcail
(Deimhnigh méid an hata agus tú ag tapáil níos déanaí, chun cur isteach a chosc le linn paiste SMT).
④ Deimhnigh méid an bhoird PCB agus an spás faoin mbord
(Optamaithe agus feabhsaithe le haghaidh POGO PIN).
PS: Moltar trastomhas an bhoird PCB a bheith 1.6mm, agus moltar an thimble a dhéanamh i struchtúr trí-bhoird ionas go mbeidh an éifeacht níos fearr agus tá na buntáistí seo a leanas aige: ① Tá an paiste níos daingne; ② Méadaítear an spás feadán snáthaidí, tá an snáthaid réamhbhrúite níos mó, agus tá an teagmháil níos leordhóthanach.
Cén fáth ar chóir bun an tsnáthaid a bheith beveled: Má dhéantar é a bheith cothrom, seolfar an sruth faoin earrach, a bhfuil ceanglais ard ar an earrach, agus tá an earraigh chomh tanaí go bhfuil sé éasca le sruthán amach.
