A bioráin pogonóbioráin earraigh-luchtaitheIs cineál meicníocht cónascaire leictreach é a úsáidtear i go leor iarratais leictreonacha nua-aimseartha agus sa tionscal tástála leictreonaic. Úsáidtear iad as a marthanacht níos fearr thar theagmhálacha leictreacha eile agus as athléimneacht a nasc leictreach le turraing meicniúil agus creathadh.
An t-ainmbioráin pogoa thagann ó chosúlacht an bhioráin le maide pogo – cuireann an sprionga héiliciúil comhtháite sa bhiorán gnáthfhórsa seasmhach i bhfeidhm i gcoinne chúl an ghabhdáin cúplála nó an pláta teagmhála, rud a chuireann in aghaidh aon ghluaiseacht gan iarraidh a d’fhéadfadh a bheith ina chúis le nasc eatramhach murach sin. Déanann an t-earrach helical seo bioráin pogo uathúil mar go n-úsáideann an chuid is mó de na cineálacha meicníochtaí bioráin eile earrach cantilever nó muinchille leathnaithe.
Teastaíonn gabhdán cúplála chun cosán iomlán nasctha chun an biorán a ghabháil, ar a dtugtar aspriocnótalamh. Is éard atá i sprioc pogo ná dromchla miotail cothrom nó cuasach, nach bhfuil, murab ionann agus na bioráin, gan páirteanna gluaisteacha. Féadfaidh spriocanna a bheith ina gcomhpháirteanna ar leithligh sa chomhthionól cónascaire iomlán, nó i gcás cláir chiorcaid phriontáilte, go simplí limistéar plátáilte den chlár.
Is páirteanna cruinne iad bioráin lódáilte an earraigh atá déanta le próiseas casadh agus sníomh nach bhfuil múnla ag teastáil uathu, rud a fhágann gur féidir cainníochtaí níos lú a tháirgeadh ar chostas níos ísle.
Struchtúr

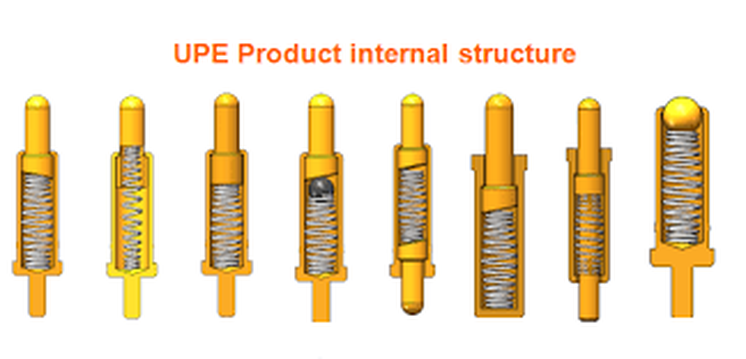

Tá 3 phríomhpháirt i bioráin bhunúsach lódáilte earraigh: aplungerName, bairille, agusearrach. Nuair a chuirtear fórsa i bhfeidhm ar an bioráin, tá an earraigh comhbhrúite agus bogann an plunger taobh istigh den bairille. Coinníonn cruth an bharaille an plunger, ag stopadh an earraigh ó é a bhrú amach nuair nach bhfuil an bioráin faoi ghlas i bhfeidhm.
I ndearadh na dteagmhálacha leictreacha, tá gá le méid áirithe cuimilte chun cónascaire a sheasamh agus an bailchríoch teagmhála a choinneáil. Mar sin féin, tá frithchuimilt ard neamh-inmhianaithe toisc go méadaíonn sé strus agus caitheann sé ar na spriongaí teagmhála agus na Cásálacha. Mar sin, tá gá le gnáthfhórsa beacht, timpeall 1 niútan de ghnáth, chun an frithchuimilt seo a ghiniúint. Ós rud é go gcaithfidh bioráin earrach-luchtaithe bearna beag a bheith idir an plunger agus an bairille ionas gur féidir leis sleamhnú go héasca, is féidir le dícheangail nóiméad tarlú nuair a bhíonn creathadh nó gluaiseacht ann. Chun é seo a chomhrac, is gnách go mbíonn tilt beag ag an plunger chun nasc leanúnach a chinntiú.
Chruthaigh go leor déantúsóirí a n-éagsúlachtaí dílseánaigh ar an dearadh seo, go coitianta tríd an gcomhéadan idir an plunger agus an earraigh a athrú. Mar shampla, is féidir liathróid a chur idir an dá chomhpháirt, nó d'fhéadfadh go mbeadh barr dronuilleach nó cuntarach ag an plunger.
Is gnách go n-úsáideann plunger agus bairille bioráin pogo práis nó copar mar bhunábhar ar a gcuirtear sraith tanaí nicil i bhfeidhm.
Mar is coitianta i gcónaisc leictreacha, is minic a chuireann monaróirí plating óir i bhfeidhm a fheabhsaíonn marthanacht agus friotaíocht teagmhála.
De ghnáth déantar na spriongaí de chóimhiotail chopair nó de chruach earraigh.
Úsáidtear nascóirí earrach-luchtaithe le haghaidh raon leathan feidhmchlár, i leictreonaic thionsclaíoch agus tomhaltóra:
Cónaisc bord go bord (buan de ghnáth)
Nascóirí cosanta isteach i bhfeistí tomhaltóra, m.sh. uaireadóirí cliste, ríomhairí garbha
Críochfoirt ceallraí ar ríomhairí glúine
Luchtú maighnéadach nó nascóirí comhartha, m.sh. duganna ríomhaire glúine, agus luchtairí(féach§ Teaglaim le maighnéid)
Cónaisc ard-minicíochta, m.sh. aeróga, nascóirí monatóireachta
Tástáil bord ciorcad priontáilte
Tástáil ciorcad iomlánaithe
Tástáil in-chuaird
Tástáil ceallraí
Tástáil leictreonaic eile
Socrú nascóirí
Féach freisin:Ceanglóir leictreach
Nuair a úsáidtear bioráin pogo i gcónascaire, socraítear iad de ghnáth i sraith dlúth, ag nascadh go leor nóid aonair de dhá chiorcad leictreach. Faightear iad go coitianta i dtrealamh tástála uathoibríoch i bhfoirm leaba tairní, áit a éascaíonn siad nasc tapa, iontaofa na bhfeistí atá faoi thástáil (DUTanna).[10]I gcumraíocht amháin ard-dlúis, bíonn an t-eagar i bhfoirm fáinne ina bhfuil na céadta nó na mílte bioráin pogo aonair; uaireanta tagraítear don ghléas seo mar atúr pogo.
Is féidir iad a úsáid freisin le haghaidh naisc níos buaine, mar shampla, san ollríomhaire Cray-2.
Nuair a úsáidtear iad sna feidhmchláir is airde feidhmíochta, ní mór bioráin pogo a dhearadh go han-chúramach chun ní hamháin ard-iontaofacht a cheadú thar go leor timthriallta cúplála/díchothaithe ach freisin tarchur ardchreidimh na gcomharthaí leictreacha. Caithfidh na bioráin a bheith crua, fós plátáilte le substaint (cosúil le hór) a sholáthraíonn teagmháil iontaofa. Laistigh de chorp an chromáin, caithfidh an plunger teagmháil mhaith leictreach a dhéanamh leis an gcorp ar eagla go n-iompraíonn an t-earrach ardfhriotaíochta an comhartha (mar aon leis an ionduchtacht neamh-inmhianaithe a sheasann don earrach). Tá dearadh na bioráin pogo le húsáid i gciorcaid impedance comhoiriúnaithe thar a bheith dúshlánach; Chun an bac tréith ceart a choinneáil, socraítear na bioráin uaireanta le bioráin iompair comhartha amháin timpeallaithe ag ceithre, cúig, nó sé bhioráin bunaithe.
