Sa lá atá inniu ann, tá ceanglais mhéide níos déine agus níos déine ag feistí leictreonacha iomadúla ar nós fóin chliste, táibléad, monatóireacht ar ghlúcós fola, etc., agus tá an taobh istigh ag éirí níos déine agus níos déine, agus mar sin níl mórán spáis fágtha do chónaisc. Mar sin, dá lú a éiríonn an cónascaire, is tábhachtaí fós é. Tá an treocht seo le feiceáil freisin sna réimsí cosanta agus aeraspáis, mar shampla i satailítí, diúracáin threoraithe, agus córais eitleonaice, áit nach féidir ach na ceanglais dhlúthachta a chomhlíonadh trí chónaisc "mionataí". De réir mar a leanann an t-éileamh ar chónaisc níos lú ag ardú, tá sraith nua dúshlán os comhair innealtóirí dearaidh. Ní féidir leo dearadh an chónascaire a chur i gcéimeanna deiridh an tionscadail a thuilleadh. Éilíonn micrea-nascairí réamhmhachnamh. Éilíonn sé ar dhearthóirí éagsúlacht fachtóirí a réamh-mheas, mar shampla pacáistiú, marthanacht, cumas reatha iompair, agus in-athsholáthar.
Seacht dtreo dearadh cónascaire miniature
1. Smaoinigh ar chónaisc go luath sa dearadh
"Tá claonadh ag innealtóirí a bheith chomh dírithe ar an gcóras iomlán a dhearadh go gcuireann siad an cónascaire ag deireadh an dearadh," a dúirt Mitch, ár stiúrthóir innealtóireachta forbartha táirgí. "Ceapann siad go bhfuil an cónascaire simplí, ionas gur féidir leo an Chun an chéim deiridh a chur. Ansin faigheann siad greamaithe lena ndearadh féin." Tá an iomarca scéalta feicthe aige faoi dhearthóirí ag ruaigeadh chun cónaisc a dhearadh sna céimeanna deiridh den dearadh. Dúirt sé linn go mbíonn ar dhearthóirí cónascairí neamhchaighdeánacha a roghnú i go leor cásanna chun an dearadh a chríochnú, rud a chuireann ní hamháin costais suas ach a chuireann moill ar amanna seachadta freisin. Chun fadhbanna den sórt sin a sheachaint, molann saineolaithe ábhartha gur chóir duit smaoineamh ar na nascóirí a úsáidfidh tú go luath sa dearadh, agus ansin spás dearaidh a chur in áirithe dóibh agus dearadh timpeall orthu. "Níl aon chúis agat a rá 'Ar dtús, socraigh cén cónascaire a theastaíonn uait," a dúirt Morley, ár n-innealtóir forbartha táirgí, "ach dá ndéanfadh siad, shábhálfadh sé go leor ama agus go leor trioblóide dóibh."
2. Teorainneacha an spáis a thuiscint
Cé go bhfuil cónaisc mion-bhoird go bord níos lú ná 1 mm tiubh de ghnáth, úsáidtear iad go coitianta freisin in iarratais pacáilte go docht. Chun aghaidh a thabhairt ar shaincheisteanna pacáistithe a d'fhéadfadh a bheith ann, ní mór do dhearthóirí machnamh a dhéanamh ar rianta ciorcad ar an PCB, chomh maith le sreanga breise atá ceangailte leis na cónaisc. "Mar gheall ar an bpáirc níos lú, caithfidh tú na rianta agus na sreanga a dhéanamh níos cúinge," a dúirt Mike Higashikawa, bainisteoir táirgí ceantair Molex. Chomh maith leis sin, coinnigh i gcuimhne go dtugann roinnt nascóirí (m.sh.: chónaisc cábla flex) an rogha smeach ar aghaidh agus ar ais. Ní mór duit na modhanna smeach seo a mheas agus do chóras á dhearadh. Mar shampla, d'fhéadfadh go mbeadh sé deacair teacht ar chónascaire a iompaítear ar ais má tá comhpháirt eile ar an tosaigh agus ar ais. Ar deireadh, ní mór do dhearthóirí a bheith ar an eolas freisin nach féidir le feistí suite dromchla comhpháirteanna níos lú a láimhseáil uaireanta. I gcásanna áirithe, tá soic folúis nua ag teastáil uathu chun na fadhbanna seo a réiteach.
3. Faigh amach an acmhainn ualaigh reatha
De réir mar a thagann laghdú ar mhéid an chónascaire, déan cumas iompair reatha an chónascaire freisin. De ghnáth, is féidir le micrea-nascairí láimhseáil idir 200mA agus 500mA, atá thart ar leath an rátáil reatha de chónaisc bord-go-bord níos mó. Chun cúiteamh a dhéanamh ar an acmhainn iompair reatha níos ísle, b'fhéidir go mbeadh ar dhearthóirí líon na gcríochfort a mhéadú.
4. Smaoinigh ar chobhsaíocht naisc bheaga/micrea-naisc
"Caithfidh mé comhairle a thabhairt faoi seo, ní hamháin ag an gcéim deartha ach freisin le linn an phróisis tionóil chun iad a choinneáil sábháilte ó dhamáiste." Meabhraíonn Morley, saineolaí ar dhearadh cónascaire micrea in iarratais RF, gur scriosadh leath de na cónaisc le linn na céime tástála ina dhearadh míleata, In iarratais spáis.
Mura nglactar leis an tsaincheist ar an gcéad dul síos, d’fhéadfadh costais a ardú, a dúirt sé. Éilíonn nascóirí damáiste athchumrú, athchóiriú agus marcáil. D'fhéadfadh go mbeadh gá le cónaisc níos costasaí in-athsholáthair allamuigh fiú amháin, agus d'fhéadfadh athrú den sórt sin seachtain nó dhó eile a chur leis an am deartha.
"Ba chóir a thabhairt faoi deara go dtugann tú tosaíocht i gcónaí do chónaisc atá ann cheana féin, agus mura bhfuil na nascóirí sin comhoiriúnach le do dhearadh, smaoinigh ar do chuid féin a dhearadh, rud a d'fhéadfadh go leor ama a shábháil duit," a dúirt Morley.
5. Smaoinigh ar athsholáthar éasca
Má tá an taobh amuigh den táirge dúnta, ansin is gá duit chónaisc is féidir a chur in ionad ón taobh amuigh. Seachas sin, beidh ort roinnt oibre sádrála a dhéanamh.
"An níos mó a dhéanann tú é, is amhlaidh is oilte a bheidh tú ag scileanna cosúil le táthú, ach is airde an baol damáiste don chóras iomlán," a dúirt Morley.
6. Riachtanais fheidhmiúla an chónascaire a thuiscint
Ní mór do sholáthraithe custaiméirí a gcuid riachtanas a chur in iúl go hiomlán, ar shlí eile, féadfaidh siad míthuiscint a fháil ar riachtanais an chustaiméara. Tá sé seo tábhachtach go háirithe nuair is gá cónaisc saincheaptha a mhonarú.
"Tá sé ríthábhachtach ceanglais an chónascaire a chur in iúl go cruinn," a deir Story. "Mura bhfuil sé soiléir nó má fhágtar ar lár é, tá an baol ann go gcaillfimid príomhriachtanais an dearadh."
7. Smaoinigh ar strus meicniúil
Cruthaíonn teocht, turraing agus creathadh strus idir comhéadain agus ciorcaid. Molann saineolaithe gur chóir duit nascóirí a roghnú a sheachnaíonn éifeachtaí na bhfórsaí seo.
"Chonaic mé joints solder atá briste i bpíosaí ar roinnt boird PCB," a dúirt Morley. "Nuair a bhíonn cónascaire ceangailte go daingean leis an mbord nó leis an struchtúr seachtrach, caithfidh sé fórsaí turraing agus creathadh a sheasamh, ar shlí eile d'fhéadfadh go mbeadh scoilteanna ann."
Molann Morley go n-úsáideann innealtóirí córas idirnasctha chun an méid struis idir an struchtúr gléasta agus na pointí nasctha a íoslaghdú. "Tá roinnt soláthraithe a thairgeann córais den sórt sin," a dúirt sé. msgstr "Ba cheart do dhearthóirí aird ghéar a thabhairt air seo."
soláthar monaróirí cónascaire pogopin - Shenzhen ZZT Precision Electronics Co., Ltd.

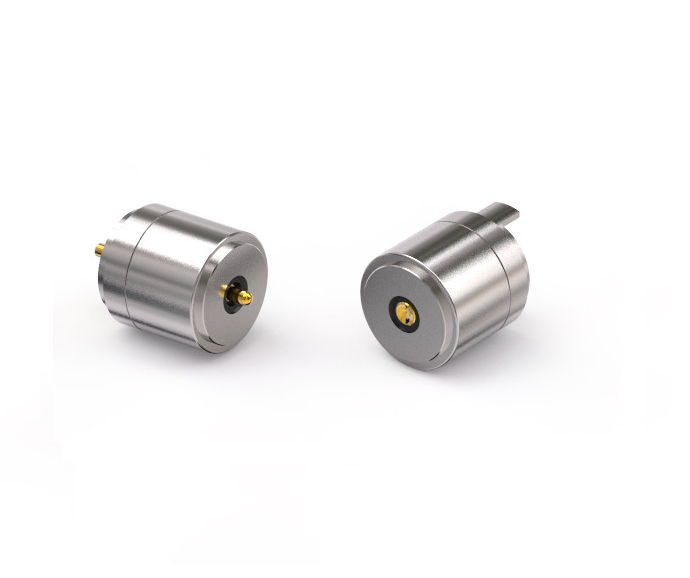

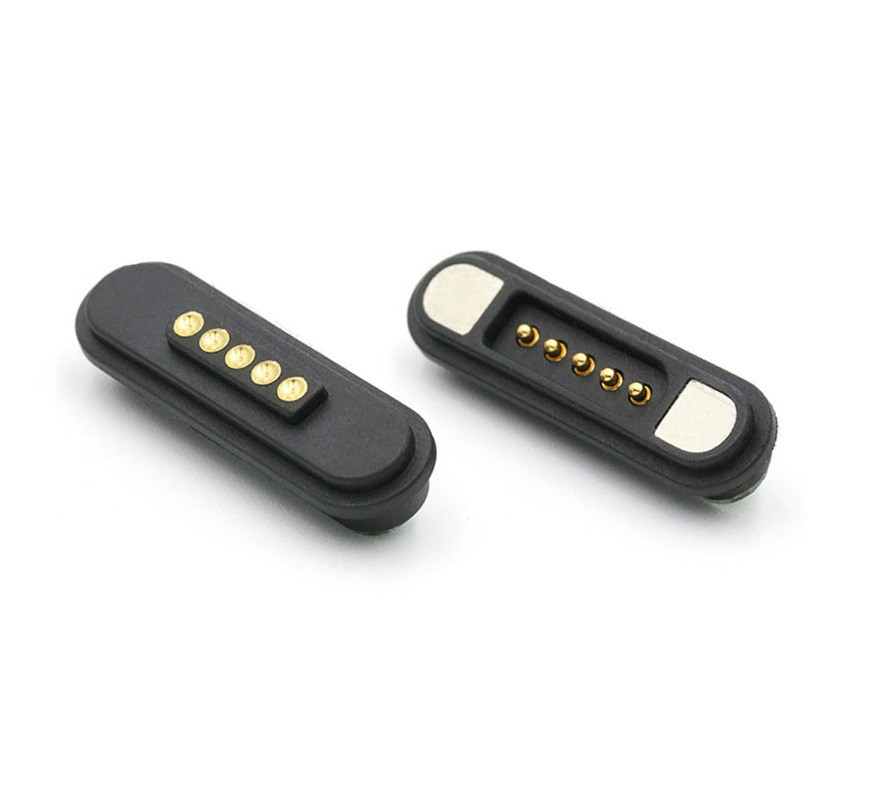

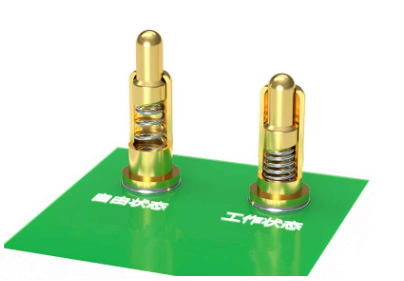

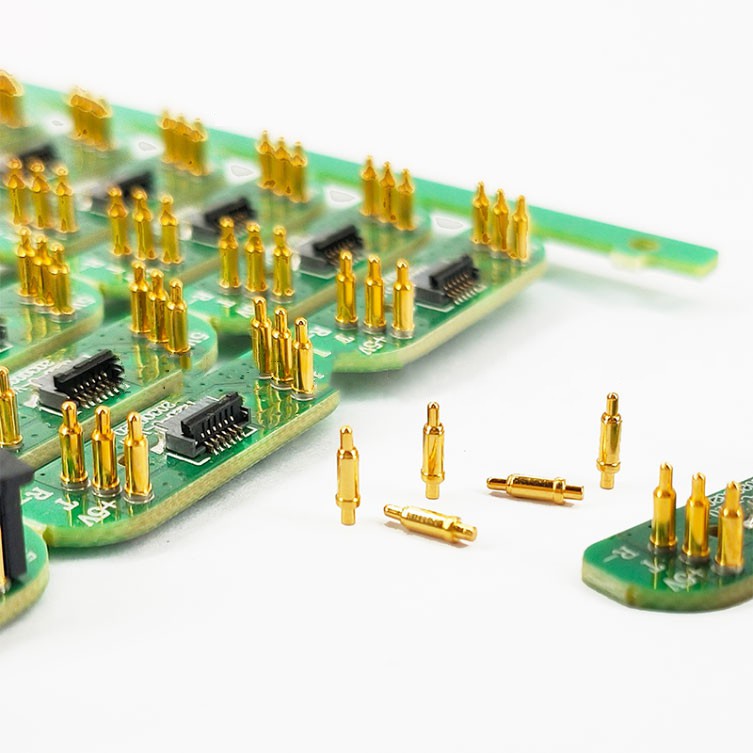

Bunaithe i 2007, is fiontar ardteicneolaíochta é le nasc beachtas mar phríomhfhachtóir agus forbairt teicneolaíochta mar chroílár, ag comhtháthú T & F, táirgeadh agus díolacháin. Is iad na príomhtháirgí atá againn ná POGO PIN, cónascaire POGO PIN, cónascaire maighnéadach, cábla sonraí luchtaithe maighnéadach, agus cónascaire asaithe. Úsáidtear ár gcuid táirgí go forleathan i gcaitheamh cliste, cumarsáid soghluaiste, ceamaraí digiteacha, gluaisteán, trealamh leighis, agus réimsí eile.
