Teicneolaíocht leictreaphlátála den scoth Pogo Pin Rhodium-plated
Tá go leor próiseas agus ábhar leictreaphlátála ann. Is é plating óir an teicneolaíocht agus an t-ábhar próiseála is coitianta atá againn, ach is fearr plating pallaidiam, plating róidiam, agus plating ruthenium ná plating óir.
Plating Óir Úsáideann órphlátáil fíor-ór, fiú mura bhfuil sé ach plátáilte le sraith tanaí, is ionann é agus beagnach 10% de chostas an bhoird chiorcaid iomláin cheana féin. Úsáideann plating óir ór mar an gciseal plating, is é ceann chun táthú a éascú, agus an ceann eile creimeadh a chosc; tá fiú méara óir na maidí cuimhne a úsáideadh le roinnt blianta fós lonracha.
Buntáistí: seoltacht láidir, friotaíocht maith ocsaídiúcháin, saolré fada; plating dlúth, réasúnta caitheamh-resistant, a úsáidtear go ginearálta in ócáidí táthú agus plugála. Míbhuntáistí: costas níos airde agus neart táthú bocht.
2. Óir cheimiceach / ór tumoideachais Óir tumtha nicil cheimiceach (ENIG), ar a dtugtar ór nicil ceimiceach, ór nicil tumoideachais, giorraithe go hór ceimiceach agus ór tumoideachais. Is modh ceimiceach é ór tumoideachais, tá ciseal tiubh de chóimhiotal ór nicil le hairíonna maithe leictreachais fillte ar an dromchla copair agus is féidir leis an PCB a chosaint ar feadh i bhfad. Is é tiús sil-leagain an chiseal istigh de nicil go ginearálta 120 ~ 240μin (thart ar 3 ~ 6μm), agus is é tiús sil-leagan an chiseal sheachtraigh óir 2 ~ 4μinch (0.05 ~ 0.1μm) go ginearálta. Féadann ór tumoideachais a chumasú do PCB seoltacht leictreach mhaith a bhaint amach le linn úsáide fadtéarmaí, agus tá lamháltas comhshaoil aige freisin ná nach bhfuil ag próisis cóireála dromchla eile.
Buntáistí:
a. Tá dromchla an PCB a chóireáiltear le hór an-árasán agus tá coplanarity maith aige, atá oiriúnach do dhromchla teagmhála an chnaipe.
b. Tá intuaslagthacht den scoth ag ór tumoideachais, agus leáfaidh ór go tapa isteach sa sádróir leáite chun comhdhúil miotail a fhoirmiú. Míbhuntáistí: Tá an próiseas casta, agus caithfear na paraiméadair phróisis a rialú go docht chun torthaí maithe a bhaint amach. Is é an rud is trioblóidí ná go bhfuil an dromchla PCB ar déileáladh leis le hór furasta sochar diosca dubh a tháirgeadh, a théann i bhfeidhm ar iontaofacht.
3. I gcomparáid le nicil agus ór, tá sraith bhreise pallaidiam ag ENEPIG idir nicil agus ór. San imoibriú sil-leagain ar ór a athsholáthar, cosnóidh an ciseal pallaidiam leictreamhaighnéadach an ciseal nicil agus cuirfidh sé cosc air. Creimeadh iomarcach an óir athsholáthair; ullmhaítear pallaidiam go hiomlán don ór tumoideachais agus creimeadh de bharr an imoibrithe athsholáthair a chosc. De ghnáth is é tiús sil-leagain nicil 120 ~ 240μin (thart ar 3 ~ 6μm), is é tiús na pallaidiam 4 ~ 20μin (thart ar 0.1 ~ 0.5μm); is é tiús sil-leagain an óir go ginearálta 1 ~ 4μin (0.02 ~ 0.1μm). Buntáistí: Tá raon leathan feidhmchlár aige. Ag an am céanna, tá nicil-pallaidiam-ór tumtha go réasúnta in ór, rud a d’fhéadfadh fadhbanna iontaofachta nasc de bharr lochtanna diosca dubh a chosc go héifeachtach. Míbhuntáistí: Cé go bhfuil go leor buntáistí ag ór pallaidiam nicil, tá pallaidiam daor agus is acmhainn gann é. Ag an am céanna, cosúil le Immersion Gold, tá a riachtanais rialaithe próisis dian.

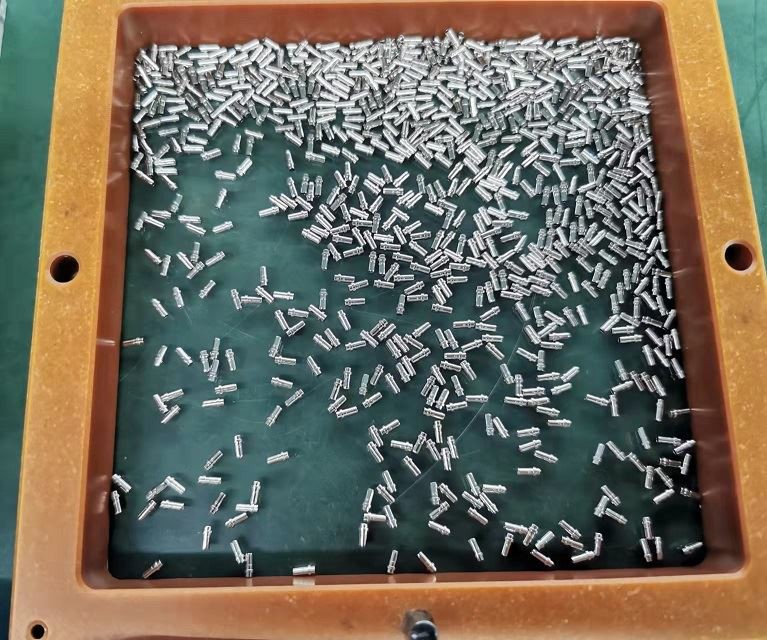

Tá airíonna ceimiceacha róidiam réasúnta seasmhach, agus tá sé deacair freagairt le gás sulfíde agus dé-ocsaíd charbóin san aer. Ag teocht an tseomra, tá sé dothuaslagtha in aigéad nítreach agus a shalainn, agus fiú dothuaslagtha in uisce. Tá sé níos cobhsaí d’alcailí láidre éagsúla, ach tá róidiam intuaslagtha in aigéad sulfarach tiubhaithe. Tá airíonna fisiciúla róidiam réasúnta maith. Chomh maith le friotaíocht caitheamh maith agus seoltacht leictreach, tá cumas frithchaithimh den scoth aige, agus is féidir lena chomhéifeacht frithchaithimh 80% a bhaint amach (airgead 100%), agus féadann sé fanacht gan athrú ar feadh i bhfad. Dá bhrí sin, is minic a úsáidtear é mar sciath mílíthe frith-airgid. Tar éis tástála a dhéanamh, is féidir leis an sciath róidiam 0.1um an sciath airgid a chosaint ó dhath ar feadh roinnt blianta. Tá friotaíocht teagmhála an-íseal agus cruas ard ag an sciath róidiam, mar sin is minic a úsáidtear é mar sciath le haghaidh pointí teagmhála.
Níl feidhmíocht táthúcháin róidiam an-mhaith, toisc go bhfuil strus inmheánach na sciath sách mór. Thosaigh teicneolaíocht plating róidiam á húsáid sna Stáit Aontaithe i 1930, ach úsáideadh í go príomha le haghaidh plating maisiúil. Níos déanaí, le forbairt thapa thionscal na leictreonaice, bhí ról tábhachtach ag plating róidiam maidir le mílí airgid agus pointí teagmhála leictreachais a chosc. Le blianta beaga anuas, tá tóir níos mó ag plating róidiam sa tionscal leictreaphlátála seodra. Féadann leictreaphlátáil sraith de róidiam ar dhromchla seodra airgid mílí airgid a chosc. Tá an praghas saor, agus féadann sé uigeacht cosúil le platanam a thaispeáint. Ós rud é go bhfuil dlús an róidiam i bhfad níos lú ná costas platanam, tá costas plating róidiam beagán níos ísle ná costas plating platanam.
