TWS antenna earphone Bluetooth
Is é an chúis is mó go bhfuil cluasáin Bluetooth chomh coitianta ná go bhfuil siad gan sreang agus go bhfaigheann siad réidh le geimhle cáblaí cluasáin sreangaithe. Tarchuireann cluasáin Bluetooth comharthaí trí thonnta raidió, agus mar sin tá dearadh antenna an-tábhachtach. Tugann an t-alt seo isteach go hachomair na cineálacha coitianta antennas a úsáidtear i dtáirgí digiteacha ríomhaire boise.
1. antenna PCB.
Is antenna é antenna PCB atá comhdhéanta go díreach de scragall copair ar an mbord ciorcad PCB, a bhfuil na buntáistí a bhaineann le costas íseal, cobhsaíocht bhaisc ard, agus gan aon dífhabhtú i dtáirgeadh. Is é an míbhuntáiste nach bhfuil sé oiriúnach ach le haghaidh banna minicíochta amháin, agus toisc go bhfuil sé comhdhéanta de scragall copair PCB, tá seasamh an antenna sách teoranta. Ina theannta sin, go ginearálta éilíonn an t-antenna PCB limistéar spás mór, agus tá méid an antenna féin mór freisin. Úsáidtear antennas PCB go forleathan i ríomhairí glúine, boscaí teilifíse, srl. Taispeántar antennas PCB i gcluasáin Bluetooth san fhigiúr seo a leanas:

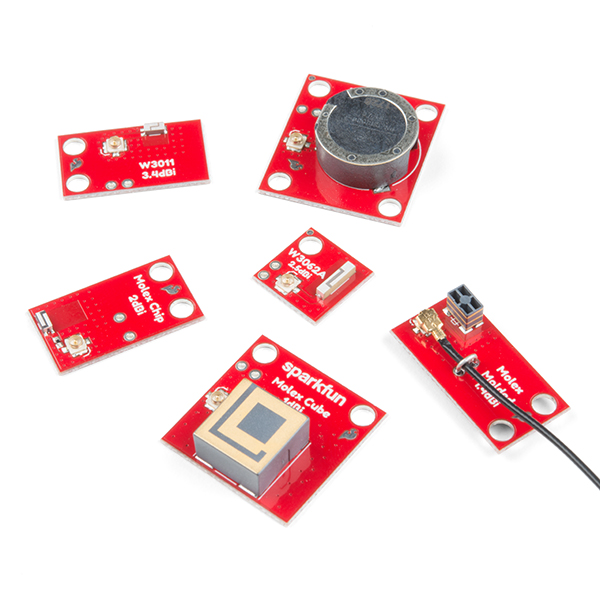

2. Antenna ceirmeacha.
Is antenna miniaturized é an t-antenna ceirmeach atá oiriúnach do fheistí Bluetooth. Áitíonn sé spás beag agus tá dea-fheidhmíocht aige. Tá bandaleithead caol aige agus tá sé deacair bannaí minicíochta iolracha a bhaint amach. Féadann sé comhtháthú an mháthairchláir a fheabhsú go héifeachtach agus srianadh an antenna ar ID a laghdú; Is gá an dearadh a allmhairiú ag tús an mhínithe ar an mbord. Tá antennas ceirmeacha roinnte ina antennas ceirmeacha bloc agus antennas ceirmeacha ilchiseal:
Antenna bloc: Déantar an comhlacht ceirmeach iomlán a shintéiriú ag teocht ard agus ansin clóitear an chuid miotail den antenna ar dhromchla an bhloc ceirmeach.
Antenna ilchiseal: Glacann an lámhaigh an modh comhdhó teocht íseal chun a rá go bhfuil na criadóireacht ilchiseal cruachta agus ailínithe agus ansin sintéaraithe ag teocht ard, ionas gur féidir seoltóir miotail an antenna a phriontáil ar gach ciseal tréleictreach ceirmeach. de réir na gceanglas dearaidh, ionas gur féidir é a Laghdú go héifeachtach ar mhéid an antenna, agus is féidir leis an gcuspóir a bhaineann leis an antenna a cheilt.
Ós rud é go bhfuil tairiseach tréleictreach na ceirmeach féin níos airde ná an bord ciorcad PCB, is féidir le húsáid antenna ceirmeach méid an antenna a laghdú go héifeachtach agus feidhmíocht an antenna á chinntiú. Is é an míbhuntáiste a bhaineann le antennas ceirmeacha ná go bhfuil fadhbanna comhsheasmhachta acu, tá siad mór, agus tá siad teoranta freisin nuair a chuirtear iad. Is iad antennas ceirmeacha na cinn is mó a úsáidtear i dtáirgí IoT, mar antennas GPS agus antennas Bluetooth.

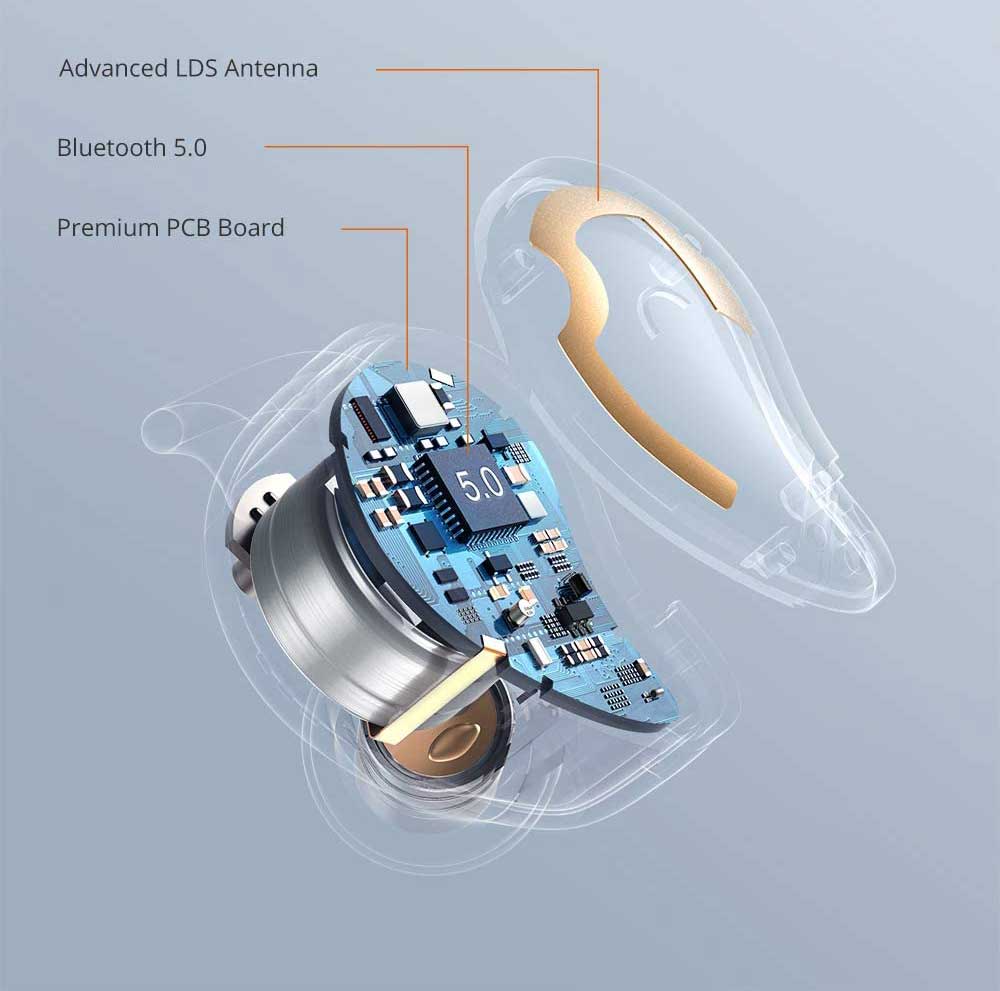

3. antenna LDS.
Is teicneolaíocht struchtúrtha léasair-dhíreach é teicneolaíocht antenna LDS, a úsáideann ríomhaire chun gluaiseacht an léasair a rialú de réir rian an phatrún seoltaí, agus déanann sé an léasair a theilgean ar an bhfeiste plaisteach múnlaithe tríthoiseach. Laistigh de chúpla soicind, tá an patrún ciorcad gníomhachtaithe. Tá a phrionsabal cosúil le antenna PCB, is é an difríocht ná go n-úsáideann LDS cruth an antenna chun léasair a theilgean ar chásáil plaisteach, agus leictreaphlátála chun antenna miotail a fhoirmiú laistigh de chúpla soicind. Is é an míbhuntáiste is mó de antenna LDS an costas ard agus próiseas casta. Is é an buntáiste is mó gur féidir an t-antenna a chur go díreach ar chúl an chásála ionas go mbeidh limistéar imréitigh an antenna mór agus go bhfuil an éifeachtacht antenna ard. Faoi láthair úsáidtear é go forleathan i bhfóin chliste ardleibhéil, uaireadóirí/bannaí cliste, agus cluasáin Bluetooth.
