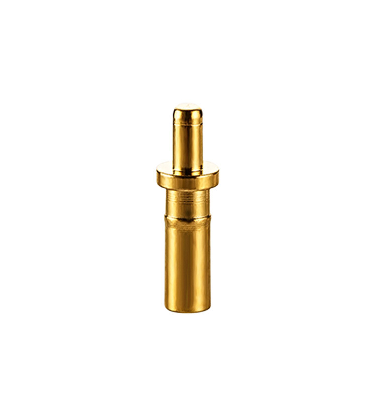

Réamhrá bunúsach ar POGO PIN

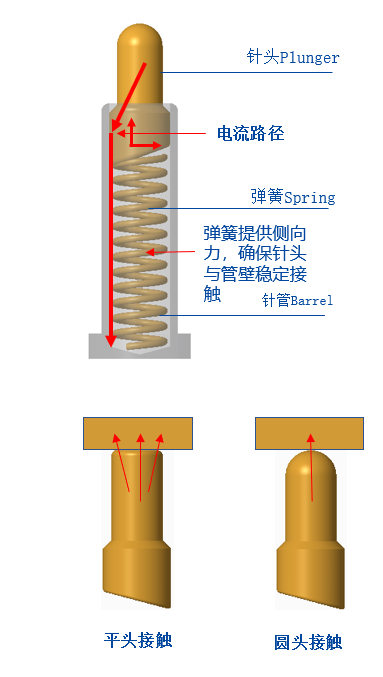

Cén fáth go bhfuil struchtúr beveled ag POGO PIN: De ghnáth is struchtúr beveled é bun an Plunger of the Pogo Pin. Is é feidhm an struchtúir beveled ná a chinntiú go gcoimeádann Pogo Pin an tsnáthaid (Plunger) i dteagmháil le balla istigh an tsnáthaid (Tube) nuair a bhíonn sé ag obair ionas go dtéann an sruth tríd go príomha. Snáthaid óir-phlátáilte (Plunger) agus snáthaid (Tube) chun cobhsaíocht agus impedance íseal Pogo Pin a chinntiú.
Cén fáth a n-úsáideann POGO PIN struchtúr ceann cruinn? Toisc go bhfuil Pogo Pin de ghnáth sách beag, níl an elasticity atá ag teastáil chomh láidir. Má úsáidtear é ar bhanc cumhachta nó soilsiú, is é an elasticity ceithre go cúig chéad gram nó fiú amháin nó dhá cileagram. Ar ndóigh, tá sé níos fearr a dhéanamh cothrom. , Tá limistéar teagmhála an chinn árasán suntasach, agus tá a fhórsa go leor chun ciseal ocsaíd an dromchla teagmhála a bhriseadh agus é a dhéanamh go hiomlán i dteagmháil. Úsáidtear an chuid is mó de na cinn bhabhta ar chluasáin TWS Bluetooth agus uaireadóirí bráisléid cliste. Ní mó ná 150 gram an fórsa leaisteacha uasta (tá fórsa leaisteacha thimble an bhosca luchtaithe idir 20-35gf), agus scaipfear an teagmháil idir an dromchla agus an dromchla, agus beidh an colún copair ag an gcluasán. ní bhrisfear deireadh. Níl an ciseal ocsaíd leordhóthanach, rud a fhágann go bhfuil droch-theagmháil agus droch-theagmháil ann. Ag an am seo, má úsáidtear struchtúr ceann cruinn chun teagmháil phointe go dromchla a dhéanamh, bailíonn an fórsa leaisteacha ar phointe amháin, agus beidh an teagmháil go nádúrtha i bhfad níos leordhóthanach.
Paraiméadar feidhmíochta/paraiméadar feidhmíochta
paraiméadair feidhmíochta eochair
A. Voltas oibre: Níos lú ná 12 Volta DC
B. Reatha rátaithe: 1.0 Aimpéar /Pin
C. Teocht oibre: -40 céim go 85 céim .
D. Teocht stórála: 25 céim móide /-3 céim .
E. Taise timpeallachta oibre: 10 faoin gcéad RH go 90 faoin gcéad RH
F. Marthanacht (saol): 10,000 timthriallta.
G. Friotaíocht teagmhála: 200 mohm Max. @stróc oibre
(Le linn stróc oibre: 200mOhm/Max)
Próiseas Déantúsaíochta Pogo Pin
Bioráin pogo Modh cóimeála/modh cóimeála táirgí
Bioráin (Plunger): Prás órphlátáilte (C36{{1{0}}}4), athraíonn tiús na ciseal leictreaphlátála de réir feidhmeanna éagsúla. Go ginearálta, nicilphlátáilte 1.25~2.5um (a thiontú go 50~100µ"), agus ansin órphlátáilte 0.075 ~ 0.75um (a thiontú go 3~30µ"), nó próiseas plating ilchodach.
Feadán snáthaide (Bairille): Prás óirphlátáilte (C36{{1{0}}}4), athraíonn tiús na ciseal leictreaphlátála ag ócáidí éagsúla. Go ginearálta, nicilphlátáilte 1.25~2.5um (tiontú go 50~100µ"), agus ansin órphlátáilte 0.075 ~ 0.75um (a thiontú go 3~30µ"), nó próiseas plating ilchodach.
Earrach: SUS 304 nó SWP (sreang pianó)
Tithíocht: PA46, PA9T, as ar féidir PA4T agus LCP a úsáid mar ábhar saor ó halaigine
Clúdach (CAP): PA46, PA9T, as ar féidir PA4T agus LCP a dhéanamh as ábhair saor ó halaigine
Cad iad na paraiméadair is gá a dhearbhú nuair a úsáidtear bioráin Pogo i ndearadh tosaigh?
① Deimhnigh an fad ón mbord PCB go dtí dromchla teagmhála an cholúin copair ar an deireadh earphone (is é sin, airde oibre PIN POGO).
② Deimhnigh an t-achar ón mbord PCB go dtí dromchla plaisteach an bhosca muirir (is é sin, airde uasta an tsnáthaid PIN POGO, ní gá go mbeadh an tsnáthaid níos mó ná an airde seo).
③ Deimhnigh an fad idir lár an tsnáthaid PIN agus lár an chiorcail
(Deimhnigh méid an hata agus tú ag tapáil níos déanaí, chun cur isteach a chosc le linn paiste SMT).
④ Deimhnigh méid an bhoird PCB agus an spás faoin mbord
(Optamaithe agus feabhsaithe le haghaidh POGO PIN).
PS: Moltar trastomhas an bhoird PCB a bheith 1.6mm, agus moltar an thimble a dhéanamh i struchtúr trí-bhoird ionas go mbeidh an éifeacht níos fearr agus tá na buntáistí seo a leanas aige: ① Tá an paiste níos daingne; ② Méadaítear an spás feadán snáthaidí, tá an snáthaid réamhbhrúite níos mó, agus tá an teagmháil níos leordhóthanach.
Cén fáth ar chóir bun an tsnáthaid a bheith beveled: Má dhéantar é a bheith cothrom, seolfar an sruth faoin earrach, a bhfuil ceanglais ard ar an earrach, agus tá an earraigh chomh tanaí go bhfuil sé éasca le sruthán amach.
