Sádráil Reflow agus Sádráil Tonn i dTionscadal Bioráin Pogo
Go ginearálta, úsáideann cónaisc Pogo Pin dhá mhodh sádrála: sádráil reflow agus sádráil tonnta.

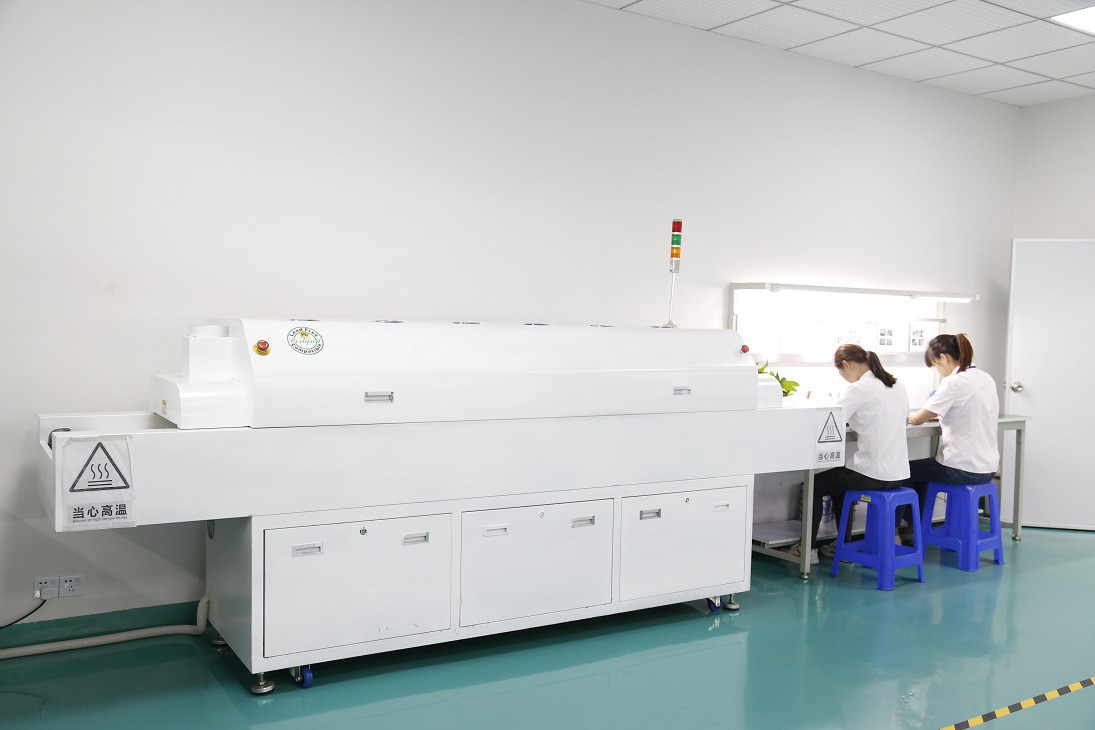

Tagraíonn sádráil Reflow do ghreamú solder a scuabadh ar dhromchla na n-eochaircheap (pads teagmhála) an bhoird PCB. Tar éis comhpháirt leictreonach amháin nó níos mó a nascadh, déantar sádráil trí théamh in oigheann athshreabhadh il-teocht chun nascáil leigheas buan a bhaint amach.
Tá táirgí leictreonacha digiteacha an lae inniu ag forbairt i dtreo ultra-bheag, ultra-fíneáil, agus ultra-tanaí. Tá spás dearadh an struchtúir inmheánaigh ag éirí níos mó agus níos dlúithe, tá leagan amach dearadh an bhoird PCB ag éirí níos mó agus níos dlúithe, déantar na táirgí críochfoirt a nuashonrú níos tapúla agus níos tapúla, agus tá an méid díolacháin ag méadú. Tá sé ag éirí níos airde agus níos airde, agus ní raibh sádráil tonnta agus sádráil láimhe in ann freastal ar a fhorbairt. Is trí theicneolaíocht sádrála reflow amháin a fhéadfar táirgeadh paiste SMT ard-chruinneas, ard-éifeachtúlachta agus ardchaighdeáin a dhéanamh. Úsáidtear cónaisc Pogo Pin go forleathan i gcríochfoirt soghluaiste leictreonacha tomhaltóirí agus táirgí leictreonacha tionsclaíocha mar gheall ar a mbeagmhéid, a saol ard, sruth mór, cuma álainn, agus dearadh struchtúrach áisiúil d'innealtóirí dearaidh.
Tá nascóirí Pogo Pin ar fáil ar dhá bhealach:

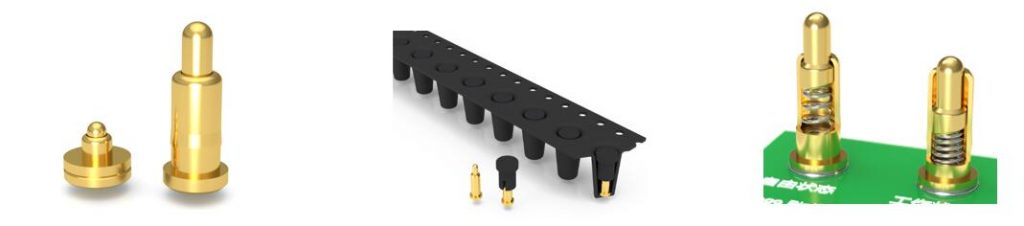

Is é an chéad cheann an cineál paiste bun cothrom, atá suite ar dhromchla an eochaircheap PCB. Tugaimid teicneolaíocht gléasta dromchla SMT air, mar a thaispeántar thíos:

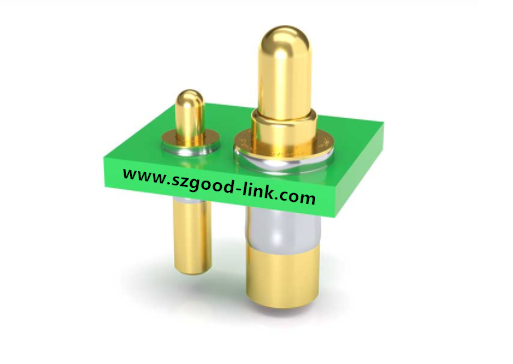

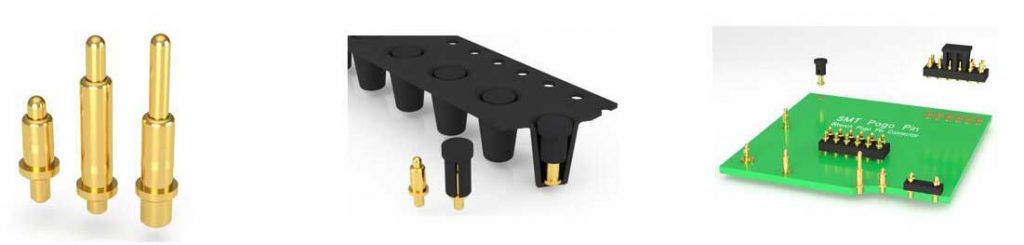

Is é an dara ceann an bioráin leis an bioráin eireaball a cuireadh isteach sa táthú paiste poll bord PCB, tugaimid é plug-in táthú paiste SMT, atá freisin ar chineál an sádrála reflow. Is é an cuspóir atá leis an modh seo a úsáid ná fórsa greim na gcomhpháirteanna a fheabhsú. Tá sé nasctha go daingean leis an mbord PCB. Mar a léirítear thíos:
2. Sádráil tonnta
Is próiseas de chomhpháirteanna sádrála é sádráil tonnta le sádróir leáite a fhoirmíonn suaitheantais tonnta sádrála. Éilíonn an modh sádrála seo bioráin na gcomhpháirteanna a chur isteach i bpoill an PCB ar dtús. Tá sádráil tonn oiriúnach do chomhpháirteanna leictreonacha bioráin breiseán tromshaothair, ach ní le haghaidh comhpháirteanna leictreonacha féin-mheáchan. Sádráil an-éadrom agus gan phionna ar chomhpháirteanna leictreonacha SMD.
